Ankrajlar

Yüksekte çalışma sistemlerinin en kritik bileşeni olan ankraj noktaları, bir düşme halinde tüm kişisel koruyucu ekipman (KKE) zincirinin bağlandığı yapısal veya taşınabilir sabitleme elemanlarıdır. Ne kadar kaliteli bir emniyet kemeri, bağlantı elemanı ya da düşme engelleyici kullanılırsa kullanılsın; bu ekipmanların bağlandığı ankraj cihazı yeterli mukavemete ve doğru konumlandırmaya sahip değilse sistem tümüyle işlevsiz kalır. Bu nedenle ankraj seçimi ve kurulumu, yüksekte çalışma güvenliğinin temel taşı olarak kabul edilmektedir.

ipmarketi.com'da sunulan KARAM markalı ankraj ürünleri, EN 795 ve ilgili Avrupa standartlarına uygunluğuyla, endüstriyel yapılardan inşaat alanlarına, rüzgar türbinlerinden telekomünikasyon kulelerine kadar geniş bir uygulama yelpazesine hitap etmektedir. Bu kategori sayfasında ankraj nedir, tipleri ve sınıflandırması nelerdir, seçim kriterleri ve ilgili standartlar nelerdir gibi sorulara kapsamlı yanıtlar bulacaksınız.

Ankraj Nedir ve Düşmeyi Durdurma Sistemindeki Rolü Nedir?

Bir ankraj noktası veya ankraj cihazı, düşme koruma sisteminin yapıya veya zemine bağlandığı sabitleme elemanıdır. Uluslararası güvenlik literatüründe "anchorage" veya "anchor point" olarak adlandırılan bu elemanlar, kişisel düşme önleme sisteminin (PFAS — Personal Fall Arrest System) üç temel bileşeninden birini oluşturur: bağlantı noktası (ankraj), vücut bağlantısı (emniyet kemeri) ve bağlantı alt sistemi (halat, şok emici, self-retracting lifeline vb.).

Bir düşme anında, sistemdeki tüm kuvvetler ankraj noktasına iletilir. Bu kuvvetler, düşen kişinin ağırlığına, düşüş yüksekliğine ve bağlantı alt sisteminin şok emme kapasitesine göre belirlenir. İyi tasarlanmış bir düşme durdurma sisteminde ankraj noktasına iletilen maksimum kuvvet genellikle 6 kN sınırında tutulmaya çalışılır; ancak ankraj noktasının kendisi bu değerin çok üzerinde bir mukavemete sahip olmalıdır. EN 795 standardı, bireysel ankraj noktaları için statik test yüklerini net biçimde tanımlamaktadır.

Ankraj Tipleri ve Sınıflandırması

Ankrajlar, kullanım şekillerine, monte edildikleri yüzeye ve taşıyabilecekleri kullanıcı sayısına göre çeşitli kategorilere ayrılmaktadır. Aşağıda yaygın olarak kullanılan ankraj tipleri açıklanmaktadır.

Geçici (Taşınabilir) Ankrajlar

Geçici ankrajlar, belirli bir iş için kurulup iş tamamlandıktan sonra sökülebilen taşınabilir ankraj cihazlarıdır. Çatı kenar demirleri üzerine takılan kanca tipi ankrajlar, çelik kirişlere kelepçelenen ankraj sabitleme aparatları ve çeşitli yüzey profillerine uyum sağlayan modüler ankraj sistemleri bu kategoriye örnek verilebilir. EN 795 B sınıfında değerlendirilen bu tip ankrajlar, özellikle farklı lokasyonlarda çalışan bakım-onarım ekipleri için tercih edilmektedir. Kurulum kolaylığı ve taşınabilirlik en büyük avantajlarıdır.

Kalıcı (Yapısal) Ankrajlar

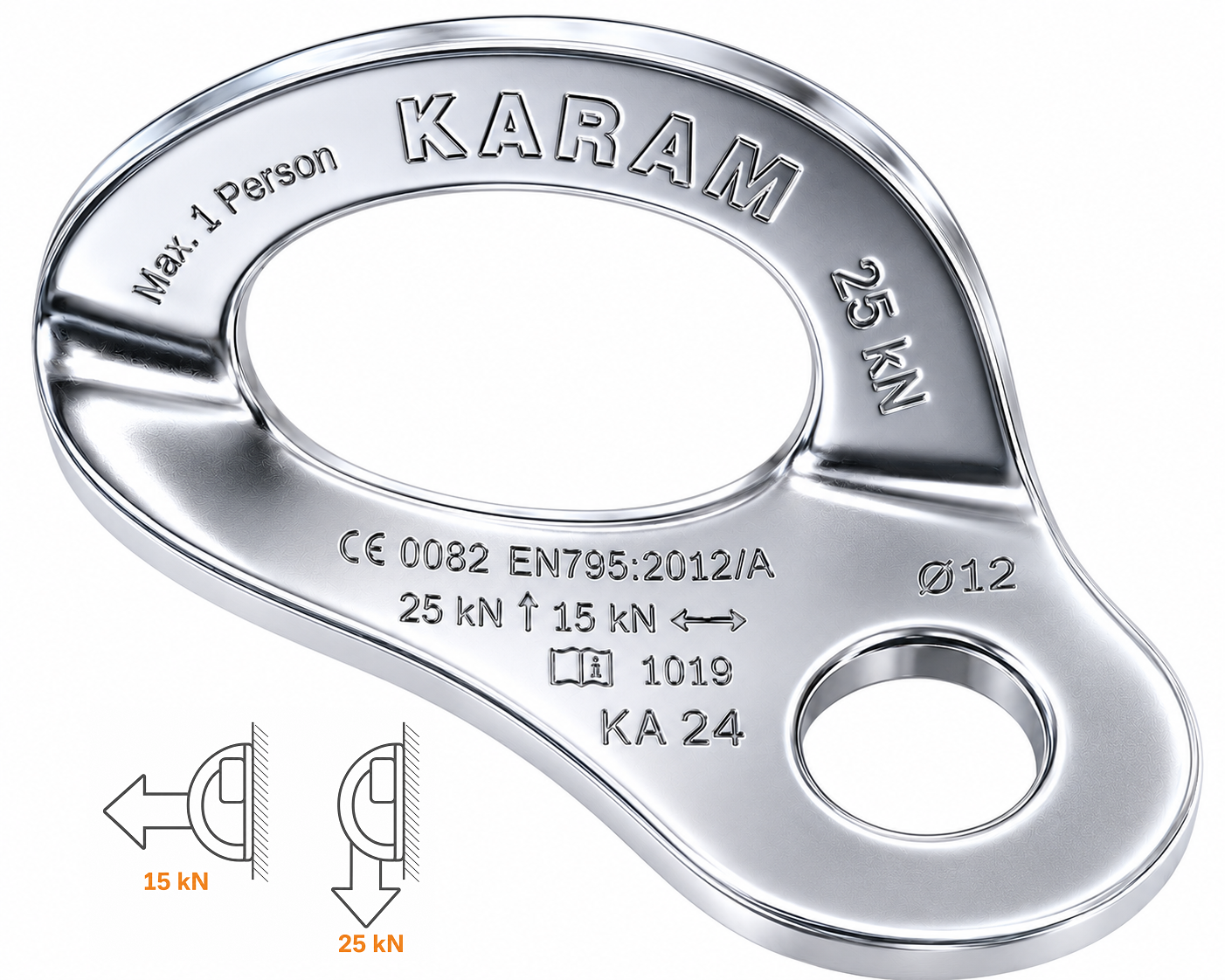

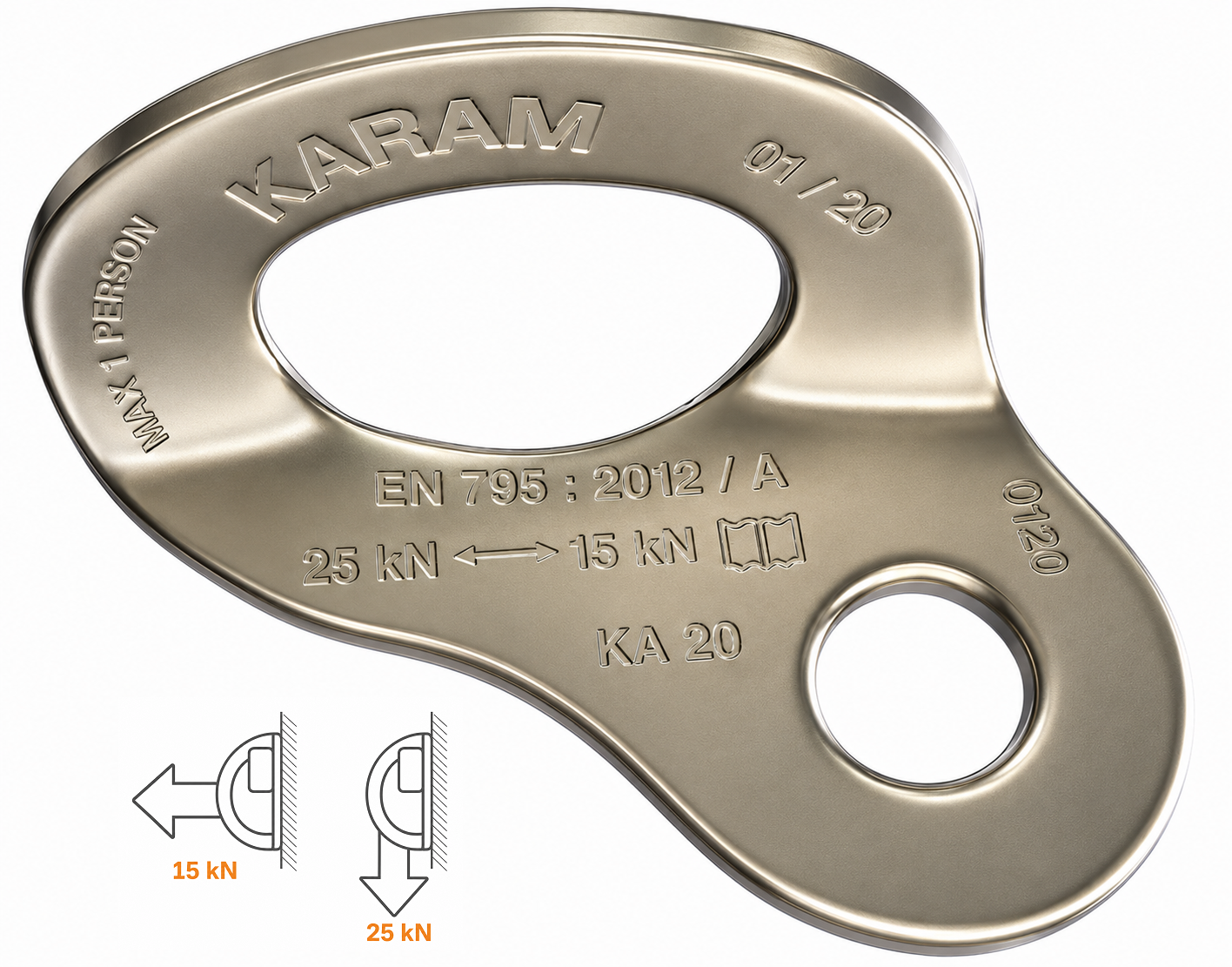

Kalıcı ankrajlar, yapı ile kalıcı olarak birleştirilen ve uzun süreli kullanıma yönelik tasarlanan sistemlerdir. Beton yüzeylere vida veya kimyasal ankraj yöntemiyle sabitlenen gözlü cıvatalar, çelik yapılara kaynaklanan ya da cıvatalanan ankraj plakası sistemleri ve çatı makaslarına entegre edilen köşebent tipi ankrajlar bu gruba dahildir. EN 795 A sınıfı kapsamında değerlendirilen bu ankrajlar, düzenli olarak erişilen bakım platformları, endüstriyel tesisler ve kamu binaları gibi alanlarda tercih edilir.

Dokuma Sapan (Sling) Ankrajları

Sapan ankrajlar veya sling ankrajlar, çelik kirişlere, kolonlara veya diğer yapısal elemanlara dolanarak bağlantı noktası oluşturan tekstil veya halat bazlı ankraj çözümleridir. Yassı bantlı veya yuvarlak ipler şeklinde üretilen bu ürünler, EN 795 B veya ilgili sapan standartları kapsamında test edilmektedir. Montaj için delik açma ya da kaynak gerektirmemeleri ve hafif olmalarıyla öne çıkan sapan ankrajlar, geçici çalışma noktalarının hızla oluşturulması gereken durumlarda idealdir. Köprü onarımı, endüstriyel bakım ve inşaat iskelesi kurulumu gibi alanlarda yaygın kullanıma sahiptir.

Beton Yüzeyler İçin Ankrajlar

Beton yüzeylerde kullanılan ankrajlar, genellikle mekanik veya kimyasal sabitleme yöntemleriyle montaj edilir. Mekanik beton ankrajlar, cıvata genişleme prensibiyle çalışır; beton içine açılan deliklere yerleştirilir ve sıkıştırma kuvvetiyle tutunur. Kimyasal ankrajlar (reçineli ankrajlar) ise hem daha yüksek yük kapasitesi hem de çatlak beton gibi zorlu yüzey koşullarında güvenilir performans sağlar. Her iki tip de ilgili yapısal hesaplamalar ve zemin testleriyle doğrulanmalıdır.

Çelik Yüzeyler ve Kirişler İçin Ankrajlar

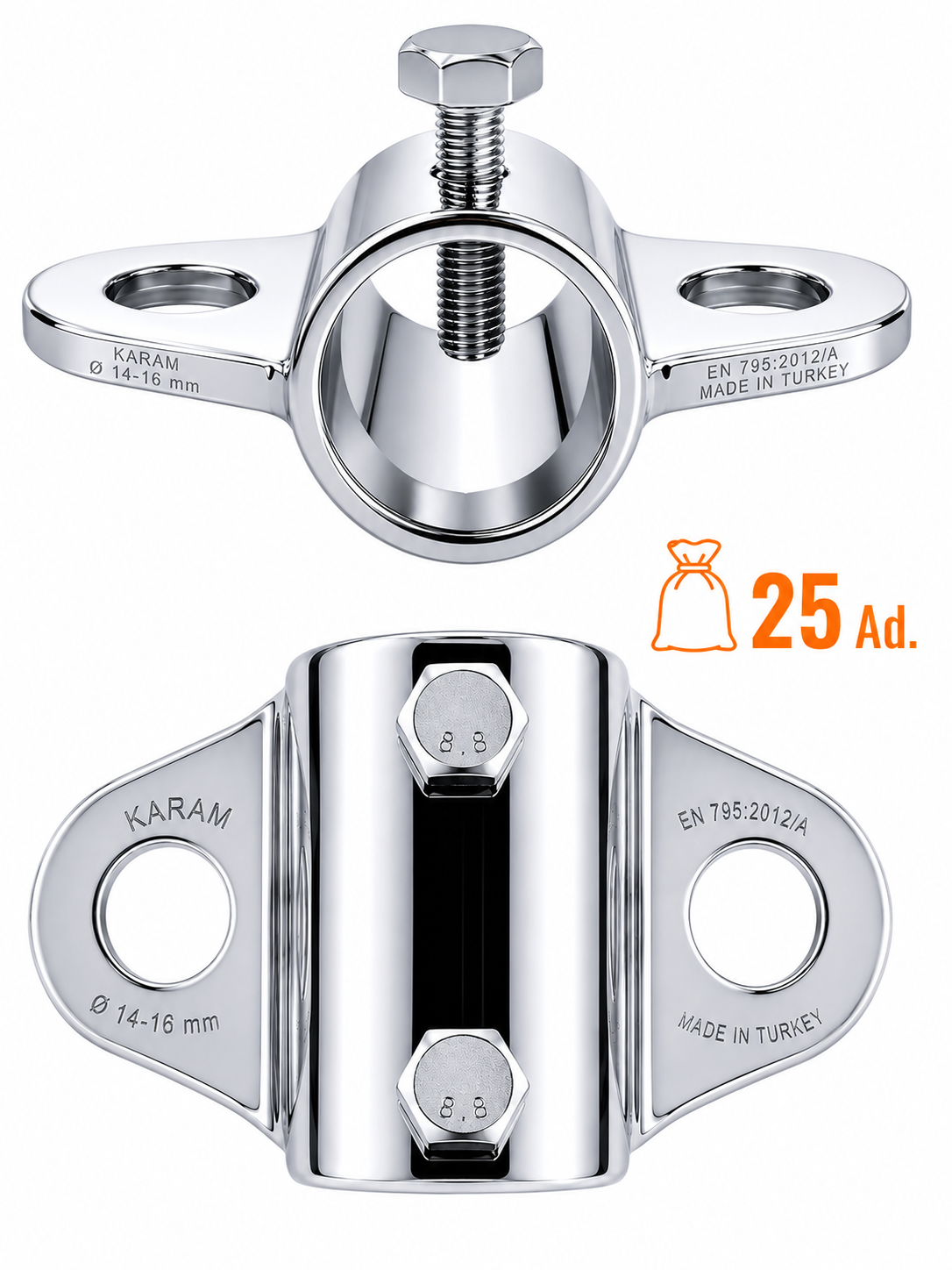

Çelik konstrüksiyon yapılarda kirişlere, kolonlara veya plakalara monte edilen ankrajlar, kaynaklı ya da cıvatalı montaj seçenekleriyle sunulmaktadır. Özellikle endüstriyel tesisler, köprüler ve çelik çatı sistemlerinde bu tip ankrajlar yaygın tercih olmaktadır. Yapısal hesaplamada kullanılan çeliğin kalitesi, et kalınlığı ve kaynak konfigürasyonu ankraj kapasitesini doğrudan etkiler.

EN 795 Standardı ve Ankraj Sınıfları

Avrupa'da ankraj cihazları için temel referans standart EN 795'tir. Bu standart, ankraj cihazlarını uygulama tiplerine göre farklı sınıflara ayırır ve her sınıf için belirli test koşullarını tanımlar. Standart zamanla güncellenmiş olup mevcut versiyon, üretici teknik belgelerinde belirtilen sınıf tanımlamaları ile birlikte değerlendirilmelidir.

• Tip A — Yapısal Ankrajlar: Eğimli veya düşey yüzeylere (duvar, kolon, kiriş) sabit olarak monte edilen ankraj noktaları. Statik yük testine tabidirler.
• Tip B — Geçici/Taşınabilir Ankrajlar: Yapıya geçici olarak sabitlenen veya çatı kenarlarına takılan ankraj sistemleri.
• Tip C — Yatay Raylar (Horizontal Lifeline Sistemleri): Tek bir ankraj değil; iki veya daha fazla ankraj noktası arasına gerilen yatay yaşam hattı sistemleri. Çok kullanıcı kapasitesi ve hareket özgürlüğü sağlar.
• Tip D — Raylar ve Kılavuzlu Sistemler: Yapıya monteli yatay veya açılı ray sistemleri; merdiven veya platform boyunca kullanılır.

Her sınıf için geçerli minimum statik test yükleri ve dinamik test gereksinimleri EN 795 kapsamında tanımlanmıştır. Ürün seçiminde mutlaka güncel standart versiyonuna ve üreticinin teknik beyanına başvurunuz.

Ankraj Mukavemeti ve Güvenli Çalışma Yükü

Bir ankraj noktasının mukavemeti, yalnızca ankraj cihazının kendi teknik özelliklerine değil; monte edildiği yüzeyin (beton, çelik, ahşap) yapısal kapasitesine ve montaj kalitesine de bağlıdır. Üretici tarafından belirtilen minimum statik test yükü ile gerçek kullanım koşullarındaki güvenli çalışma yükü (Safe Working Load — SWL) birbirinden farklı kavramlardır.

EN 795 kapsamında bireysel ankraj noktaları için tipik statik test gereksinimleri, kullanıcı başına belirli kN değerleri üzerinden tanımlanır. Aynı ankraja bağlanacak kullanıcı sayısı arttıkça gerekli yapısal kapasite de artar. Bu nedenle çok kullanıcılı sistemlerde —özellikle yatay yaşam hatlarında— ankraj noktaları mühendislik hesabına dayalı olarak boyutlandırılmalıdır.

Ankraj noktasının bulunduğu yapısal elemanın hesaplı taşıma kapasitesinin yeterli olmadığı durumlarda dağıtıcı plaka veya çerçeve sistemleri kullanılarak yük daha geniş bir yüzeye yayılabilir.

Tek Kullanıcı ve Çok Kullanıcı Ankrajları

Standart bireysel ankrajlar tipik olarak tek bir kullanıcı için tasarlanmıştır. Ancak bazı uygulamalarda aynı ankraj noktasına birden fazla kişinin bağlanması gerekebilir. Bu durumda:

• Ankrajın çok kullanıcıya uygunluğu üreticinin teknik belgelerinde açıkça belirtilmiş olmalıdır.
• Aynı ankraja bağlı kullanıcı sayısı, ilgili standarttaki maksimum değeri aşmamalıdır.
• Yapısal kapasite hesapları, eşzamanlı yüklenme senaryolarını kapsamalıdır.

Yatay yaşam hattı sistemleri (Tip C), birden fazla çalışanın aynı anda hareket edebildiği çok kullanıcılı uygulamalar için özellikle uygundur; ancak bu sistemlerin tasarımı ve kurulumu uzman mühendislik desteği gerektirir.

Ankraj Konumu Seçimi ve Düşüş Faktörü

Ankraj noktasının konumu, bir düşme anında oluşacak düşüş mesafesini ve sisteme iletilecek kuvveti doğrudan etkiler. Düşüş faktörü (Fall Factor), düşüş mesafesinin o andaki serbest halat uzunluğuna oranıdır ve 0 ile 2 arasında değer alır.

Düşüş faktörünün 1'in üzerine çıktığı durumlarda (ankraj noktasının çalışma yüzeyinin altında kaldığı veya halat uzunluğunun yetersiz olduğu durumlar) sisteme iletilen kuvvetler belirgin biçimde artar. Bu nedenle ideal ankraj konumu, her zaman çalışanın omuz hizasının üzerinde veya mümkün olduğunca yüksekte olmalıdır.

Ayrıca ankraj noktasının altında yeterli boş düşüş mesafesinin (clearance distance) bulunduğundan emin olunmalıdır; yani çalışan düşmeden durana kadar herhangi bir engele çarpmayacak yeterli alan mevcut olmalıdır.

İlgili Standartlar

Ankraj cihazları ve ankraj sistemleriyle ilgili başlıca Avrupa standartları şunlardır:

• EN 795: Kişisel koruyucu teçhizat — Düşme önleyici sistemler için ankraj cihazları
• EN 516 / EN 517: Çatıda prefabrik aksesuarlar — geçiş platformları ve çatı kancaları (ankraj olmayan destek elemanları)
• EN 354: Bağlantı halatları
• EN 355: Şok emiciler
• EN 360: Geri sarımlı tip düşme engelleyiciler
• EN 361: Tam vücut emniyet kemerleri

Türkiye'de bu standartlar, Çalışma ve Sosyal Güvenlik Bakanlığı yönetmelikleri (özellikle Kişisel Koruyucu Donanım Yönetmeliği) çerçevesinde zorunlu hale getirilmiştir. İşverenler, yüksekte çalışma riskini değerlendirmek ve uygun ankraj sistemlerini tesis etmekle yükümlüdür.

Kullanım Alanları

Ankraj cihazları ve ankraj noktaları son derece geniş bir uygulama yelpazesine sahiptir:

• İnşaat sektörü: Çatı, cephe ve iskelet çalışmaları sırasında geçici ve kalıcı ankraj noktaları
• Endüstriyel bakım: Fabrika, rafineri, petrokimya tesisi ve enerji santrali gibi alanlarda periyodik bakım ve onarım çalışmaları
• Telekom ve enerji: Telekomünikasyon kuleleri, anten direkler, rüzgar türbinleri ve elektrik iletim hatları üzerinde çalışmalar
• Çatı ve cephe bakımı: Kamu binaları, AVM'ler ve konut komplekslerinde çatı temizliği, cam temizliği ve dış cephe boyası
• Köprü ve altyapı: Köprü bakımı, viyadük onarımı ve diğer büyük altyapı projelerinde ankraj sistemleri
• Maden ve taş ocağı: Dik yamaçlarda ve maden galerilerinde zemin ankrajları ve duvara monte ankrajlar

Doğru Ankraj Seçimi İçin Kriterler

Kullanım amacınıza uygun ankraj cihazını seçerken aşağıdaki kriterleri göz önünde bulundurmalısınız:

1. Monte edileceği yüzey: Beton, çelik, ahşap veya diğer yüzeyler farklı ankraj tiplerini gerektirir.
2. Kullanım süresi: Geçici bir proje için taşınabilir ankraj, sürekli erişim gerektiren noktalar için kalıcı ankraj tercih edilmelidir.
3. Kullanıcı sayısı: Tek kullanıcı mı, çok kullanıcı mı? Eşzamanlı bağlantı olacak mı?
4. Çalışma yüksekliği ve düşüş mesafesi: Ankrajın konumlandırılabileceği yükseklik ve altındaki boş düşüş alanı.
5. Ortam koşulları: Korozif ortam, yüksek sıcaklık, kimyasal maruz kalım gibi faktörler malzeme seçimini etkiler.
6. Standart gereksinimleri: Projenin gerektirdiği EN 795 sınıfı ve ilgili ulusal mevzuat.
7. Diğer KKE ile uyumluluk: Ankraj, kullanılacak bağlantı elemanı ve emniyet kemeriyle uyumlu olmalıdır.

Kurulum, Kullanım ve Muayene

Kurulum

Ankraj cihazlarının kurulumu, üreticinin montaj talimatlarına ve ilgili standart gerekliliklerine uygun şekilde gerçekleştirilmelidir. Kalıcı ankrajların yapıya montajı, yetkili kişiler tarafından gerçekleştirilmeli ve kurulum sonrasında ilk kullanıma alınmadan önce yük testi veya görsel muayene ile doğrulanmalıdır.

Kullanım Öncesi Kontrol

Her kullanım öncesinde kullanıcı, ankraj noktasını görsel olarak kontrol etmelidir:

• Korozyon, çatlak veya deformasyon var mı?
• Bağlantı noktaları sıkı ve güvenli mi?
• Montaj yüzeyi hasar görmüş mü?
• Etiket ve işaretler okunabilir durumda mı?

Periyodik Muayene

Ankraj cihazları, yetkili bir kişi tarafından düzenli aralıklarla (en az yılda bir kez veya üreticinin önerdiği süre içinde) periyodik muayeneye tabi tutulmalıdır. Ayrıca herhangi bir düşme olayına karışmış ankraj cihazı, yeniden kullanıma alınmadan önce uzman tarafından değerlendirilmeli; gerekli görüldüğünde hizmet dışı bırakılmalıdır.

Kullanım Ömrü ve Servis Dışı Bırakma

Ankraj cihazlarının kullanım ömrü; malzeme tipine, çevresel koşullara, kullanım sıklığına ve bakım geçmişine bağlıdır. Üretici, her ürün için maksimum kullanım süresini teknik belgelerinde belirtir. Aşağıdaki durumlarda ankraj derhal servis dışı bırakılmalıdır:

• Bir düşme olayına maruz kalmışsa
• Görünür korozyon, çatlak veya mekanik hasar mevcutsa
• Üretici tarafından belirlenen maksimum kullanım süresi dolmuşsa
• Periyodik muayene sonucunda uygunsuzluk tespit edilmişse

Sıkça Sorulan Sorular

Ankraj noktası ile emniyet kemeri arasındaki fark nedir?

Emniyet kemeri, kişinin vücuduna giyilen ve düşme kuvvetini vücuda dağıtan donanımdır. Ankraj noktası ise bu sistemin yapıya veya sabit bir elemana bağlandığı sabitleme noktasıdır. İkisi birlikte, bağlantı alt sistemiyle (halat, lanyard veya SRL) bir bütün oluşturur.

Bir ankraj noktasının taşıması gereken minimum yük nedir?

EN 795 standardı, ankraj cihazı tipine göre farklı statik test yükleri tanımlamaktadır. Genel bir kural olarak bireysel düşme arresti uygulamalarında ankrajın belirtilen test yüklerini karşılaması zorunludur. Kesin değerler için ürünün teknik belgesine ve güncel EN 795 standardına başvurulmalıdır.

Aynı ankraj noktasına kaç kişi bağlanabilir?

Bu, ankrajın tipine ve üreticinin teknik beyanına bağlıdır. Standart bireysel ankrajlar tek kullanıcı için tasarlanmıştır. Çok kullanıcılı bağlantı gerekiyorsa bunun için özel olarak tasarlanmış ve belgelenmiş ankraj sistemleri tercih edilmelidir.

Geçici ankrajı beton döşemeye monte etmek yeterince güvenli midir?

Beton yüzeye montaj güvenli olabilir; ancak betonun kalitesi, kalınlığı, çatlaksız olup olmadığı ve donatı durumu ankrajın çekme kapasitesini doğrudan etkiler. Montaj öncesinde mühendis tarafından yapısal değerlendirme yapılması ve üreticinin montaj kılavuzuna tam uyum sağlanması şarttır.

Sapan (sling) ankraj neden tercih edilir?

Sling ankrajlar, herhangi bir delme ya da kaynak işlemi gerektirmeden çelik kirişler veya kolonlar etrafına dolanarak hızlı kurulum sağlar. Özellikle çelik konstrüksiyon yapılarda, köprü onarımlarında ve geçici iş noktalarında pratik ve etkili bir çözüm sunarlar. Hafif ve taşınabilir olmaları da ayrı bir avantajdır.

Ankraj cihazı kaç yılda bir değiştirilmelidir?

Kullanım ömrü, ürünün tipine, malzemesine ve maruz kaldığı koşullara göre değişir. Kesin süre için üreticinin teknik belgelerine başvurulmalıdır. Düzenli periyodik muayene ve ürünün düşme olayına maruz kalıp kalmadığının takibi, kullanım ömrünü yönetmenin en güvenilir yoludur.

Ankraj Sisteminin Diğer KKE ile Entegrasyonu

Ankraj cihazı tek başına bir koruma sağlamaz; her zaman tam vücut emniyet kemeri ve uygun bağlantı alt sistemiyle birlikte kullanılmalıdır. Bütünleşik bir düşme koruma sistemi kurulurken şu noktalar göz önünde bulundurulmalıdır:

• Bağlantı elemanı uyumu: Ankrajın bağlantı halkası veya gözü, kullanılacak kancalar ve karabinalarla boyut ve tip bakımından uyumlu olmalıdır. Oval, D tipi veya vida kafalı karabina kullanımı, ankrajın halka çapına göre belirlenmelidir.
• Şok emici veya SRL seçimi: Düşme anında ankraja iletilen kuvveti düşürmek için şok emici lanyard ya da self-retracting lifeline (SRL) kullanılması önerilir. Özellikle ankrajın çalışma düzeyinin altında kaldığı ya da düşüş faktörünün yüksek olduğu durumlarda şok emici kullanımı kritik önem taşır.
• Sistem testi: Bileşenler ayrı ayrı sertifikalı olsa dahi, bir arada oluşturdukları sistemin bütünü değerlendirilmelidir. Üreticinin sistem uyumluluk tablolarına ve teknik destek ekibine danışılması tavsiye edilir.

Ankraj Sistemlerinde Sık Yapılan Hatalar

Yüksekte çalışma güvenliği denetimlerinde sıklıkla karşılaşılan ankraj hatalarının farkında olmak, iş güvenliği uzmanları ve çalışanlar için büyük önem taşır:

• Ankrajı çalışma düzeyinin altına konumlandırmak: Bu, düşüş mesafesini ve düşüş faktörünü artırarak sisteme iletilen kuvvetleri tehlikeli biçimde yükseltir.
• Yapısal kapasiteyi doğrulamamak: Güçlü görünen ama gerçekte yetersiz olan bir yapısal elemana (ince et kalınlıklı boru, hasarlı kiriş vb.) ankraj monte etmek, sistemin tümüyle çökmesine yol açabilir.
• Periyodik muayeneyi atlamak: Kalıcı ankrajlar yıllarca görünürde sorunsuz kalabilir; ancak gizli korozyon veya montaj gevşemesi ciddi tehlike oluşturabilir.
• Hasar görmüş ankrajı servis dışı bırakmamak: Özellikle bir düşme olayına maruz kalmış ankrajların iç yapısında çıplak gözle görülemeyen hasarlar oluşabilir.
• Ankraj kapasitesini aşmak: Tek kullanıcı için tasarlanmış ankraja birden fazla kişiyi bağlamak standardın açık ihlalidir.
