Yüksekte çalışma ve endüstriyel tırmanma sistemlerinde güvenliğin temel taşlarından biri olan karabina, iki bileşen arasında hızlı, güvenilir ve tekrarlanabilir bağlantı sağlayan metal bir konektördür. İş güvenliği sektöründe karabinalar; emniyet kemerleri, halat sistemleri, enerji sönümleyici lanyard'lar, blok ve makara düzenekleri ile ankraj noktaları arasındaki kritik halkayı oluşturur. Bir güvenlik karabinası yanlış seçildiğinde ya da hatalı kullanıldığında tüm sistemin bütünlüğü tehlikeye girer. Bu nedenle karabina seçimi, satın alım öncesinde titizlikle değerlendirilmesi gereken teknik bir karardır.

ipmarketi.com olarak, Türkiye'nin lider iş güvenliği markası KARAM'ın ürettiği geniş karabina yelpazesini profesyonel kullanıcılara sunuyoruz. Bu sayfada karabinalara ilişkin teknik bilgileri, standartları, seçim kriterlerini ve bakım gerekliliklerini ayrıntılı biçimde ele alacağız.

Karabina Nedir ve Sistemi İçindeki Rolü Nedir?

Karabina, yük altında açılmaması için özel bir kilit mekanizmasına sahip, D veya oval kesitli metal halkadır. "Konektör" olarak da adlandırılan bu elemanlar, kişisel düşme durdurma sisteminin (KDDS) farklı bileşenlerini birbirine bağlar. Karabinanın temel işlevi; hızlı bağlantı ve ayrılma imkânı sunarken yük taşıma kapasitesini korumaktır.

Kişisel düşme durdurma sistemlerinde karabinalar genellikle üç noktada görev alır:

• Emniyet kemeri bağlantısı: Lanyard ya da tam vücut emniyet kemeri arasındaki bağlantı
• Ankraj noktası bağlantısı: Sabit yapı veya ankraj rayına bağlanma
• Ara bileşen bağlantısı: Halat tutucular, enerji sönümleyiciler ve makara sistemleri arasındaki geçiş noktaları

Karabinanın taşıdığı yük yalnızca statik değildir; düşme sırasında oluşan dinamik kuvvetler, statik yükün çok üzerine çıkabilir. Bu yüzden güvenlik karabinaları standartların öngördüğü dinamik ve statik testlerden geçmelidir.

Karabina Tipleri

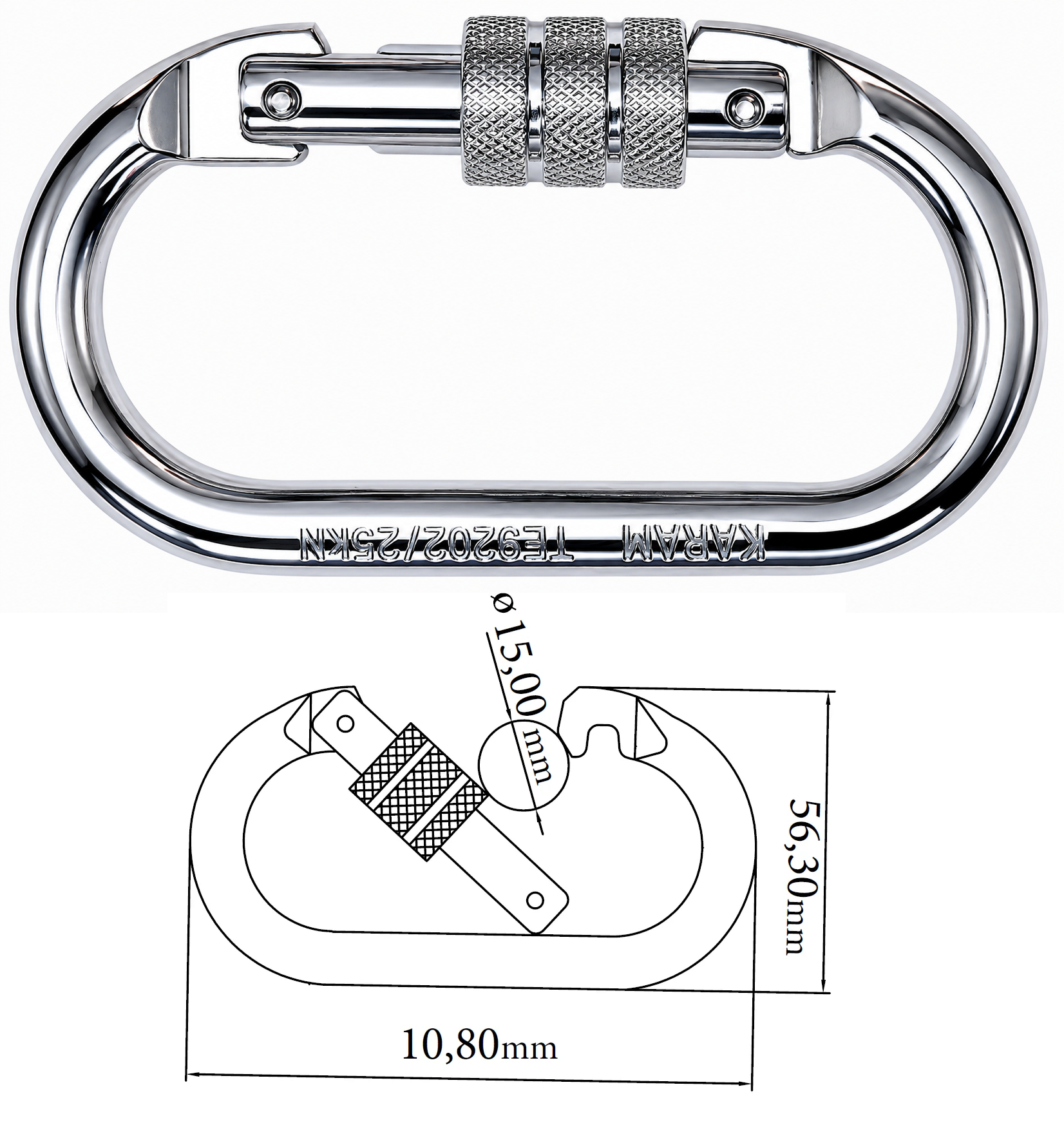

Vidalı Karabina (Screw Gate)

Vidalı karabinalarda kapak, elle döndürülerek kilitlenen bir manşonla sabitlenir. Bu tip, özellikle sabit veya yarı sabit bağlantılarda tercih edilir. Manşon elle kilitlendiğinden operatörün dikkati gerektirir; ancak basit yapısı sayesinde temizlenmesi ve bakımı kolaydır. Endüstriyel ortamlarda, halat geçirme noktalarında ve ekipman bağlantılarında yaygın olarak kullanılır. Bağlantı noktasına takıldıktan sonra uzun süre sökülmeyecek ankraj karabinalarında vidalı model özellikle uygundur; zira sık tekrar kilitlenme zorunluluğu yoktur ve operatör hatası riski sabah kontrol alışkanlığıyla yönetilebilir.

Otomatik Kilitli Karabina (Twist-Lock / Auto-Lock)

Otomatik kilitli karabinalarda kapak, serbest bırakıldığında yay sistemi sayesinde kendiliğinden kilitlenir. İki hareketli (çevir ve kaldır) veya üç hareketli (çevir, kaldır ve çek) mekanizmalarla üretilirler. Yüksekte çalışma uygulamalarında tercih edilen bu karabinalar, operatör hatası riskini önemli ölçüde azaltır. Özellikle hareket halindeyken ya da eldivenli çalışırken otomatik kilitleme büyük avantaj sağlar. Tek hareketli otomatik modeller (yalnızca çevir) en hızlı açılma imkânı sunarken, çift ve üç hareketli modeller kazara açılma olasılığını basamaklı biçimde düşürür. Hangi modelin seçileceği büyük ölçüde sistemin risk değerlendirmesine ve ilgili prosedüre bağlıdır.

Üçlü Hareketli Karabina (Triple Action)

Üç ayrı hareketi gerektiren bu karabinalar, yanlışlıkla açılmaya karşı en yüksek güvenceyi sunar. Karabinayı açmak için ardışık üç farklı eylem gerekmektedir. Risk düzeyi yüksek noktalarda, doğrudan yaşamsal bağlantılarda ve otorite gerektiren ankraj noktalarında kullanılır. Bazı standartlar belirli uygulamalar için bu kilitleme seviyesini zorunlu kılmaktadır.

Karabina Şekilleri

HMS / Armut (Pear-Shaped) Karabina

HMS karabinalar, geniş alt kısmı sayesinde halat tutucular ve yarım boncuk (münferit) sistemiyle uyumlu çalışır. Yük altında halatın karabina içinde rahatça hareket etmesine olanak tanır. Kurtarma operasyonlarında, halat sistemlerinde ve emniyet kemeri göğüs halkasına bağlantıda sıklıkla tercih edilir. Armut kesitli geometrisi, yük uygulandığında karabinanın doğal olarak doğru konuma döndüğü anlamına gelir; bu da kullanıcı müdahalesine gerek kalmadan optimum yük hattını sağlar.

Oval Karabina

Simetrik şekli, yük dağılımını eşitlediği için makaralı sistemlerde ideal seçenektir. Oval karabinalar iki yönde de aynı mukavemeti sunar; bu özellik, ekipmanın karabina içinde istediği yöne kaymasını önler. Özellikle blok-makara düzeneklerinde ve yerleşik ankraj sistemlerinde önerilir. Genişletilmiş alüminyum oval karabinalar çoğunlukla hafif olduğu halde yüksek mukavemet değerlerine ulaşabilir; çelik oval modeller ise özellikle yüksek aşınma riski taşıyan halat-karabina temas noktalarında görev yapar.

D ve Asimetrik D Karabina

D tipi karabinalar, yükü ana eksene yakın bir şekilde aktararak mukavemeti artırır. Asimetrik D'lerde kapak tarafı daha ince olduğundan ağırlık tasarrufu sağlanır. Lanyard ve güvenleme sistemleri için yaygın biçimde kullanılır.

Delta (Üçgen) Karabina

Üçgen formlu delta karabinalar, birden fazla bağlantının aynı noktaya yapılmasına imkân tanır. Emniyet kemeri dorsal halkasına birden fazla lanyard ya da kurtarma ekipmanı bağlanması gerektiğinde kullanılır.

Malzeme Seçimi: Çelik mi, Alüminyum mu?

Özellik	Çelik Karabina	Alüminyum Karabina
Ağırlık	Ağır (genellikle 200–350 g)	Hafif (genellikle 60–120 g)
Aşınma Dayanımı	Çok yüksek	Orta–yüksek
Korozyon Direnci	Galvaniz/paslanmaz ile artırılır	Doğal oksit tabakası koruma sağlar
Mukavemet	Çok yüksek (>40 kN ana eksen)	Yüksek (genellikle 20–25 kN ana eksen)
Kullanım alanı	Halat tutucular, sabit ankraj, endüstriyel	Kişisel bağlantı noktaları, hareketli sistemler

Çelik karabinalar; halat tutucular, halat düzenleri ve halat sürtünmesinin yoğun olduğu noktalarda tercih edilir. Ağırlık dezavantajına karşın aşınma dayanımları çok yüksektir. Alüminyum karabinalar ise operatörün günlük taşıyacağı ekipmanlarda ağırlığı azaltır; ancak mekanik aşınmaya daha açıktır. Karabina seçiminde kullanım ortamı, bağlantı sıklığı ve taşınan ekipman türü belirleyicidir.

Teknik Parametreler: Mukavemet Değerleri

Karabina mukavemeti üç eksen üzerinden değerlendirilir:

• Ana eksen mukavemeti (Major axis / kN): Karabina kapalıyken boyuna yük altındaki mukavemet. Bu değer en yüksek olanıdır.
• Yan eksen mukavemeti (Minor axis / kN): Karabinaya çapraz kuvvet uygulandığında dayanım. Ana eksen değerinin çok altındadır; bu nedenle yan yükleme tehlikelidir.
• Açık kapı mukavemeti (Open gate / kN): Karabina kapağı açık durumdayken ana eksen yükü altındaki en düşük mukavemet. Açık kapı değeri her zaman en düşük değerdir ve bu nedenle karabinanın kilidi mutlaka kapalı tutulmalıdır.

Kişisel düşme durdurma sistemleri için tasarlanan konektörler, EN 362 standardına göre test edilir. Bu standart; statik mukavemet, kapak dayanımı, kilitleme mekanizması ve açılma kuvveti gibi kriterleri kapsar. Dağcılık amaçlı karabinalar ise EN 12275 standardı kapsamında değerlendirilir; bu iki standart birbirinin yerine geçemez. Endüstriyel bir düşme durdurma sistemi kurarken tüm bileşenler — emniyet kemeri, bağlantı elemanı, enerji sönümleyici ve ankraj noktası — birlikte değerlendirilmeli ve uyumlu standartlara sahip ürünlerden oluşturulmalıdır. Karmaşık sistemlerde bir ekipman listesi hazırlanarak her bileşenin ilgili standarda uygunluğu belgelenmesi iyi uygulama sayılır.

Kilit Mekanizması ve Yanlış Yüklenme

Karabinaların en sık karşılaşılan arıza nedeni yanlış yüklenme (cross-loading veya tri-axial loading) ve kilitlenmemiş kapaktır. Yan eksen yüklemesinde karabinanın taşıyabileceği kuvvet dramatik biçimde düşer. Üç farklı eksenin aynı anda devreye girdiği "üçgen yükleme" ise karabinanın beklenmedik biçimde açılmasına yol açabilir. Kapak titremesi (gate flutter) de dikkat gerektiren başka bir olgudur: titreşim, darbe veya yapıya çarpma anında kilitlenmemiş bir kapak anlık olarak açılabilir ve bu durum, açık kapı mukavetine indirilmiş bir kuvvet altında sistemi bırakır. Bu nedenle düşme durdurma uygulamalarında kilitlenmeyen (non-locking) karabina kullanımı kabul edilebilir değildir.

Bunu önlemek için:

• Karabinayı her kullanımdan önce kilitleyin ve kilitlerin döndüğünden emin olun.
• Karabinayı her zaman ana eksen boyunca yükleyin.
• Birden fazla karabinayı aynı ankraj halkasına bağlarken yönelimlerine dikkat edin.
• Karabina kapağının yapıya, duvara veya başka ekipmanlara sürtünmediğini kontrol edin.

Karabina Sisteme Nasıl Entegre Edilir?

Bir karabina hiçbir zaman tek başına çalışmaz; her zaman daha büyük bir kişisel düşme durdurma ya da konumlandırma sisteminin parçasıdır. Bu nedenle karabina seçiminden önce tüm sistemin bileşenleri arasındaki uyum değerlendirilmelidir.

Tipik bir endüstriyel düşme durdurma sistemi şu bileşenlerden oluşur:

1. Ankraj noktası: Yapıya sabit olarak monte edilmiş sertifikalı bağlantı elemanı
2. Bağlantı konektörü (karabina): Ankraj noktasını sisteme bağlar; çoğunlukla büyük kapasite gerektirdiğinden çelik ve üç hareketli kilide sahip modeller önerilir
3. Lanyard veya enerji sönümleyici lanyard: Emniyet kemeri ile ankraj arasındaki uzunluk bileşeni
4. Bağlantı konektörü (karabina): Emniyet kemeri dorsal halkasına bağlantı noktası; hafif alüminyum model yeterli olabilir
5. Tam vücut emniyet kemeri: Kullanıcıyı saran ve düşme kuvvetini dağıtan son eleman

Her bağlantı noktasındaki karabina seçimi, o noktada beklenen yük türü, bağlantı sıklığı ve çevresel koşullara göre ayrı ayrı belirlenmelidir. Bir sistemde farklı tiplerde karabina kullanmak tamamen olağandır; önemli olan her karabinanın kendi konumundaki gereksinimi karşılamasıdır.

Kullanım Alanları

Endüstriyel karabinalar son derece geniş bir kullanım alanına sahiptir:

• İnşaat ve çatı çalışmaları: Emniyet kemeri ankraj bağlantısı, halat düzenekleri
• Telekomünikasyon ve enerji sektörü: Kule ve anten bakımı, yüksek voltaj hatları
• Endüstriyel bakım-onarım: Rafine etki tesisleri, petrokimya, gemi inşası
• Madencilik: Yeraltı ve açık ocak çalışmaları
• Kurtarma ve acil müdahale: İtfaiye, AFAD ve dağ kurtarma ekipleri
• Eğlence ve rekreasyon: Via ferrata, kaya tırmanışı, zipline (ilgili standartlar farklılaşır)

Doğru Karabina Seçimi İçin Rehber

Karabina seçimini belirleyen başlıca etkenler şunlardır:

1. Uygulama türü: Düşme durdurma mı, konumlandırma mı, halat erişimi mi?
2. Standart gereksinimi: EN 362 mi (endüstriyel KDDS), EN 12275 mi (dağcılık)?
3. Kilit tipi: Vidalı, otomatik tek hareketli mi, otomatik çift/üç hareketli mi?
4. Bağlantı noktası geometrisi: Emniyet kemeri halkası boyutu ve şekli ile uyum
5. Ortam koşulları: Tuz, nem, kimyasal maruz kalma gibi korozif etkenler
6. Frekans: Günlük bağlantı–ayrılma tekrarı (otomatik kilide yönelimi artırır)
7. Ağırlık kısıtı: Operatörün taşıması gereken toplam ekipman ağırlığı

Kullanım, Bakım ve Muayene

Kullanım Öncesi Muayene

Her kullanımdan önce karabina görsel olarak kontrol edilmelidir:

• Gövdede çatlak, derin çizik, deformasyon veya korozyon izi var mı?
• Kapak düzgün hareket ediyor mu, tam kapanıyor mu?
• Kilit mekanizması (manşon) serbestçe dönerek tam kilitlenip kilidi açılıyor mu?
• Kapak yay kuvveti yeterli mi (kapak bırakıldığında kendiliğinden kapanıyor mu)?

Periyodik Muayene

Yüksekte çalışma ekipmanları, yetkili kişi tarafından en az yılda bir kez detaylı muayeneden geçirilmelidir. Ağır kullanım koşullarında bu süre kısalır. Muayene bulguları kayıt altına alınmalı ve ekipman etiketi güncellenmelidir. Türkiye'de iş güvenliği mevzuatı kapsamında kişisel koruyucu donanımların periyodik muayenesi zorunludur; ancak sıklık ve kapsamı belirleyen temel kaynak üretici kullanım kılavuzları ve risk değerlendirmesidir. İşveren, kullanımda olan her karabinanın izlenebilir periyodik muayene kaydını tutmakla yükümlüdür.

Temizlik ve Bakım

• Kirli karabinalar temiz, ılık su ve yumuşak fırçayla yıkanmalı; deterjan kullanılıyorsa üretici talimatına uyulmalıdır.
• Yıkama sonrası doğal hava akımıyla kurutulmalı; sıcak hava, ısı kaynağı veya direkt güneş ışığından uzak tutulmalıdır.
• Kilit manşonu ve kapak menteşesine üretici onaylı ince yağlama maddesi uygulanabilir; solvent kullanılmamalıdır.
• Tuzlu su, kimyasal veya aşındırıcıya maruz kalan karabinalar daha sık temizlenmelidir.

Kullanım Ömrü ve Hizmetten Çıkarma

Karabinalarda kullanım ömrü iki farklı kriter üzerinden belirlenir: zaman tabanlı ve olay tabanlı.

• Zaman tabanlı: Üreticinin belirlediği azami ömür, ilk kullanım tarihinden itibaren sayılır. KARAM ürünleri için üretici kılavuzundaki süreye uyulmalıdır.
• Olay tabanlı: Karabina bir düşmeye maruz kaldığında, yüksek kuvvete tabi tutulduğunda ya da hasar gördüğünde derhal hizmetten çıkarılmalıdır. Düşmeye maruz kalmış karabinada iç yapısal değişim görsel muayeneyle tespit edilemeyebilir.

Hizmetten çıkarılan karabinalar imha edilmeli ya da kullanılamayacak hale getirilmelidir. Tekrar kullanılma ihtimalini ortadan kaldırmak için boya ya da kazıma yöntemiyle işaretlenebilir veya fiziksel olarak tahrip edilebilir. Özellikle büyük filolarda çalışan güvenlik yöneticileri, hizmetten çıkarılan ekipmanları ayrı depolama ya da imha prosedürlerine tabi tutacak bir dahili politika oluşturmalıdır. Hurdaya çıkmış karabinanın görsel açıdan sağlam görünse de bir çalışanın eline geçme riski, imhanın ciddiye alınması gereken bir iş güvenliği meselesi olduğunu ortaya koyar.

Sıkça Sorulan Sorular

Karabina ile konektör aynı şey midir?

Evet, iş güvenliği standartlarında "konektör" terimi karabina ve benzeri bağlantı elemanlarını kapsar. EN 362 standardı kapsamındaki ürünler, kişisel düşme durdurma ekipmanı konektörleri olarak sınıflandırılır. Karabina, konektörün en yaygın türüdür.

Otomatik kilitli karabina ile vidalı karabina arasındaki fark nedir?

Vidalı karabinalarda manşon elle döndürülerek kilitlenir; operatörün unutması halinde kilitli kalmaz. Otomatik kilitli karabinalarda ise kapak serbest bırakıldığında yay sistemi devreye girerek manşonu kilitli konuma taşır. Hareket halindeyken veya eldivenli çalışırken otomatik kilitli model daha güvenlidir.

Aynı karabinayı hem endüstriyel hem dağcılık için kullanabilir miyim?

Hayır. EN 362 (endüstriyel KDDS konektörleri) ve EN 12275 (dağcılık konektörleri) farklı test protokollerine sahip standartlardır. Her uygulamada ilgili standarda uygun ürün kullanılmalıdır. Etiket ve sertifika bilgileri kontrol edilmelidir.

Karabina düşmeye maruz kaldıktan sonra kullanılabilir mi?

Hayır. Bir düşme olayında maruz kalınan dinamik kuvvetler karabinada görsel olarak fark edilmesi güç iç hasarlara yol açabilir. Bu nedenle düşmeye maruz kalmış ya da yüksek kuvvet etkisine girmiş karabinalar hemen hizmetten çıkarılmalı ve imha edilmelidir.

Karabinanın ömrünü kısaltan etkenler nelerdir?

Kimyasal maruz kalma (asit, baz, solvent), tuzlu su ortamı, abrasif yüzeylere sürtünme, düşme veya darbe, depolama sırasında UV maruziyeti ve aşırı ısı karabinanın ömrünü kısaltır. Bu koşullar altında çalışan ekipmanlar daha sık muayeneden geçirilmeli ve üretici talimatları dikkate alınmalıdır.

Karabinada "kN" değeri ne anlama gelir?

kN (kilonewton), kuvvet birimidir. 1 kN yaklaşık 100 kg kütleye etkiyen yerçekimi kuvvetine eşdeğerdir. Karabina etiketinde yer alan 25 kN ana eksen değeri, o karabinanın kapalı kapakla boyuna eksende yaklaşık 2.500 kg statik kuvvete dayanabileceğini gösterir. Gerçek düşme senaryolarında dinamik kuvvetler hesaba katılmalıdır.
